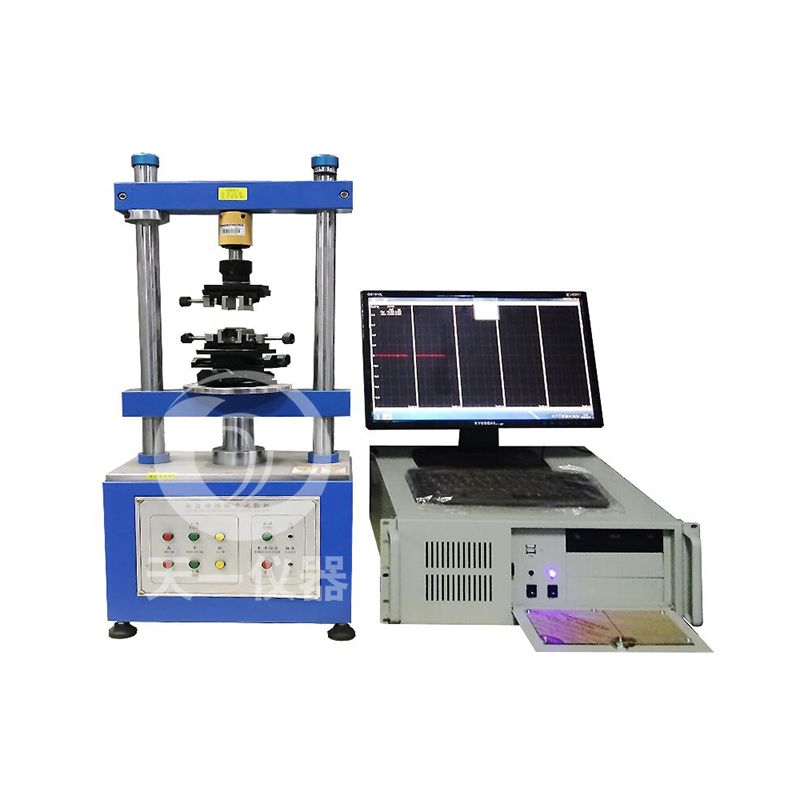

插拔力试验机

    手机:18819713661
    电话:0769-82181331
  • 产品详情

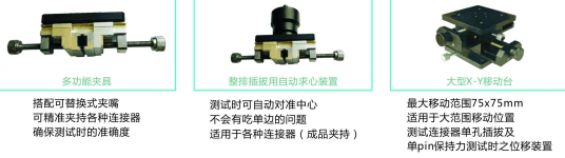

标配夹具,共4套





二、产品概述

本机适用于各种连接器之插入力及拔出力测试,搭配专利设计之自动求心装置,将可得到完全准确之插拔力试验,利用Windows视窗中文画面设定,操作简单方便,且所有资料皆可储存(试验条件、位移、曲线图、寿命曲线图、检查报表等)解决各种连接器测试的夹具问题及测试时公母连接器能自动对准,不会有吃单边的问题。

搭配动态阻抗测试系统,可在测试插拔力同时测试动态阻抗并绘制(荷重-行程-阻抗曲线图)。

三、测试项目:

1. 连接器单孔插拔试验

2. 连接器插拔寿命试验

3. 连接器Normal Force测试

4. 连接器整排插拔试验

5. 连接器单Pin与塑胶保持力试验

6. 各种压缩、拉伸破坏强度试验。

7. 可同时与接触阻抗机连线( 选购 )

、机器特点

1. 测试条件皆由电脑画面设定,并可储存。由下拉式菜单勾选设定或直接输入数据。(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等)。

2. 可储存及打印图形(荷重-行程曲线图-荷重衰减寿命曲线图-检验报表)荷重元超负载之保护功能、可确保荷重元不致损坏。

3. 同时显示荷重-行程曲线图及寿命曲线图。

4. 自动荷重零点检出,并可设定原点检出荷重值。

5. 荷重单位显示:NlbgfKgf可自由切换。

6. 可同时搭配数个荷重元(2Kgf/5Kgf/20Kgf/50Kgf选购)。

7. 机台采用高钢性结构设计,搭配伺服马达,长时间使用下能确保精度,适合一般引张压缩测试及插拔力寿命测试。

8. 超规格值停止(于寿命测试时,测试数据超出设定上下限值时机器自动停止。

9. 测定项目:最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或行程之电阻值。



五、技术参数

测定最大荷重

0—50kg

最小显示荷重

0.01KG

荷重精度

0.2% FS

最大测定高度

150mm

最小微调距离

0.01mm

测定速度范围

1150mm/min(标配)

可选配:1300mm/min1500mm/min

传动机构

滚珠丝杆

驱动马达

日本松下伺服马达

传感器

美国传力高精度

外观尺寸

360 × 260 × 1040mm

重量

约70kg(机台)

电源

AC220V  50HZ



、电脑测控软件介绍

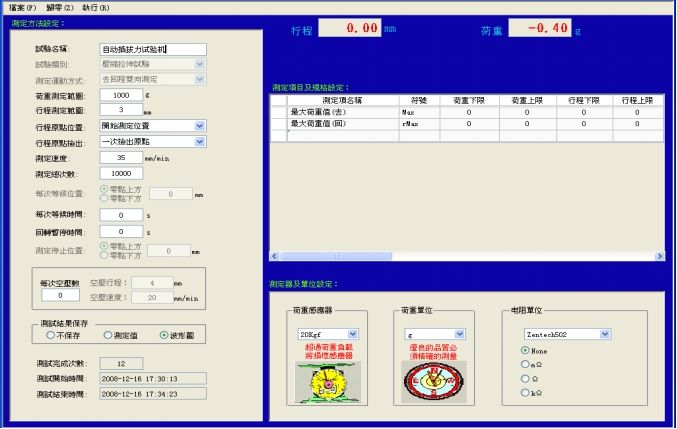

测试界面:

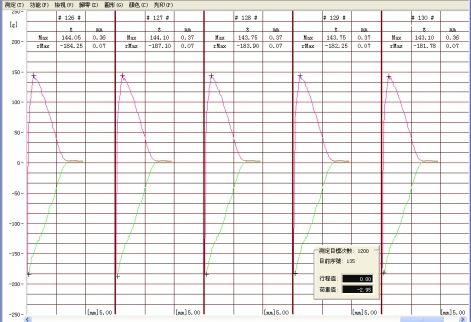

执行界面:



测试报表输出:

荷重—行程曲线图、寿命曲线图、测试报表、皆为A4标准纸张规格,且由电脑印表机直接列印 。

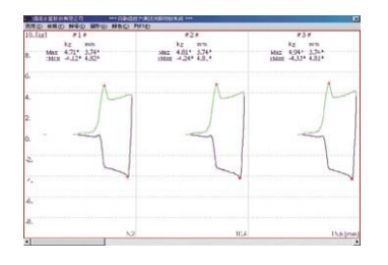

插拔荷重-行程曲线图:

1. 可直接显示并储存每次测试之位移与力量值变化。(X轴代表行程,Y轴代表力量)

2. 每一量测图形皆可由十字游标追踪轨迹,判读每一测定点对应之荷重及行程值,最小解析度0.01mm(0.001mm)

3. 曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图。

4. 卷轴式曲线图显示,可任意浏览曲线图。

5. 同时显示「荷重-行程曲线图」及「寿命曲线图」

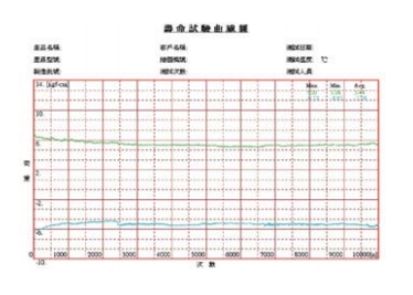

寿命曲线图:

1.  报表抬头内容可随时修改。

2.  报表上可显示每条曲线之最大值、最小值、平均值。

3.  报表上可显示测试上、下限之规格线。

4.  可设定同时显示多组寿命图。

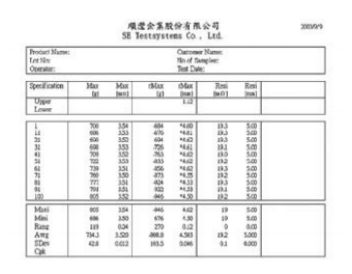

测试报表:

1.  测试报表自动产生(A4规格),并可转档输出(如Excel)或透过网路直接输出。

2.  报表抬头内容可随时修改。

3.  自动计算:最大值、最小值、平均值、差值、标准差、工程能力指数。

4.  可输入测试上、下限值,超出规格自动判定OK或NG。
