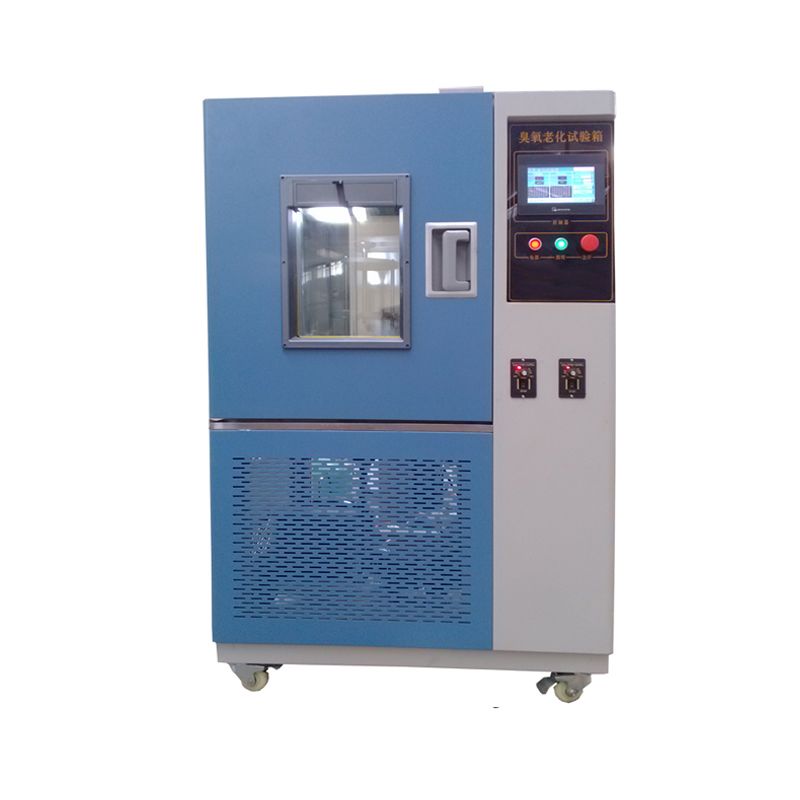

臭氧老化试验箱

    手机:18819713661
    电话:0769-82181826
  • 产品详情

型号

T-CY-100

T-CY-225

T-CY-408

T-CY-800

T-CY-1000

工作室尺寸D×W×H

450×450×450

500×600×750

600×800×850

1000×800×1000

1000×1000×1000

外形尺寸D×W×H

1060×880×1670

1110×1030×1870

1130×1410×1970

1610×1430×2120

1610×1430×2120

总功率

3KW

4.2KW

4.7KW

5.7KW

6KW

温度范围

25°C~65℃

速度范围

50%~95%R.H

臭氧浓度

50-500ppim 100~500ppm    0~1000pphm.

温度波动度

±0.5℃

臭氧控制精度

±10%

样架转速

360度旋转样品架(转速1转每分钟)


一,WOEKING LABORATORY ENVIRONMENT 设备使用条件

Ambient Temperature  外界温度:0℃~35℃

Atmospheric Pressure  外界压力:标准大气压

Relative Humidity  相对湿度:≤90%RH

Power Supply  220V±10%

 MAIN TECHNICAL FEATURES主要技术指标

二,设备用途:

本系列试验箱由臭氧发生器产生高浓度的臭氧、可用于非金属材料,有机材料(涂料、橡胶、

塑料、油漆、颜料等)在臭氧条件下的老化试验。

三,详细参数

型号:T-CY-150

1、工作室尺寸(mm):500×600×500

2、臭氧浓度:20500pphm.(可调)0~1000pphm.(可调)

3、臭氧浓度偏差:≤10%

4、试验室温度:常温+10℃~50℃

5、温度波动度:±0.5℃

6、均匀度:±2℃

7、试验气体流量:20~80L/min

8、试验装置:静态(附赠3套手动拉伸夹具)

9、样架转速:360旋转样品架(转速1转每分钟)

10、臭氧来源:臭氧发生器(利用电压无声放电管产生臭氧)

11、传感器:英国进口臭氧浓度传感器,能实现精确控制

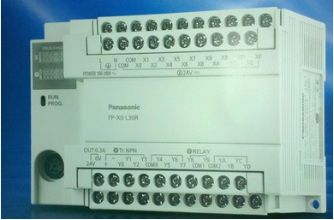

12、控制器采用日本松下PLC

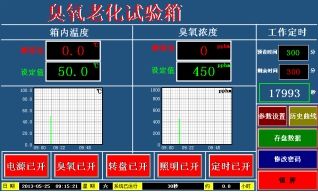

13、7英寸人机界面台湾威伦通weinview    主控制器画面



14、本设备满足标准:  GB/T7762-2003   ASTM1149     ISO1431

GB/T136421-92       HG/T2869-97

CONSTRUCTIVE MAIN FEATURES箱体结构及主要特征

15、制冷系统

2.1 工作方式:风冷机械压缩单级制冷方式

2.2 制冷压缩机:原装进口法国“泰康”全封闭制冷机

2.3 蒸发器:翅片式换热器(兼做除湿器)

2.4 节流装置:热力膨胀阀、毛细管

2.5 蒸发冷凝器:钎焊板式换热器

2.6 制冷机控制方式:

2.6.1 控制系统PID根据试验条件自动调节制冷机的运行工况

2.6.2 蒸发压力调节阀

2.6.3 压缩机回气冷却回路

2.6.4 能量调节回路

2.7 制冷剂:R404A,

2.8 其他:

2.8.1 主要部件均采用国际优质品牌产品

2.8.2 压缩机冷却风扇为法国泰康原厂标配

四,整体结构介绍

1、整个箱体内外均用材料为SUS304高级防腐蚀不锈钢板,结构设计合理、制造工艺精良、内外表美观。依试验室温度要求,保温层厚度设计为:100mm。

2、内箱与外箱之间的保温材料为优质超细玻璃纤维保温棉,对冷或热的保温都起良好的作用。

3、门与门框之间采用进口密封材料及独特的硅胶密封结构,密封性能好。

4、试验箱门结构:单开门。门锁,铰链等五金配件为日本 “TAKEN” 原装进口配件。

5、箱门均带导电膜中空玻璃观察视窗,观察窗尺寸200×300mm。观察玻璃上带有电子加热器,防止冷凝和除霜。

6加热器:不锈钢316LI鳍片式专用电热管;

7、配有四只万向转轮便于箱体运动;

五,控制系统

1、原装进口日本松下PLC,臭氧浓度控制仪,配套英国进口臭氧浓度传感器,精度检测并控制臭氧浓度,能将臭氧浓度偏差控制到≤5%(国标要求≤10%);

  (英国进口臭氧检测探头)

2、温度控制仪:松下PLC,人机触摸屏采用台湾威伦通weinview

3、感温传感器:PT100铂电阻测温测试器;

4、控制方式:热平衡调温方式;

5、电器控制元件:采用 “施耐德”及“欧姆龙”元件,更好地控制温度

六,安全保护装置

1、 整体设备超温

2、 整体设备定时

3、 整体设备过载

4、 其它还有漏电,运行指示,报警后自动停机等保护。

七,电源及整机功率

1.额定功率:4.5KW

2.电源:AC220V±10%, 50HZ

整机噪音:≤70db
