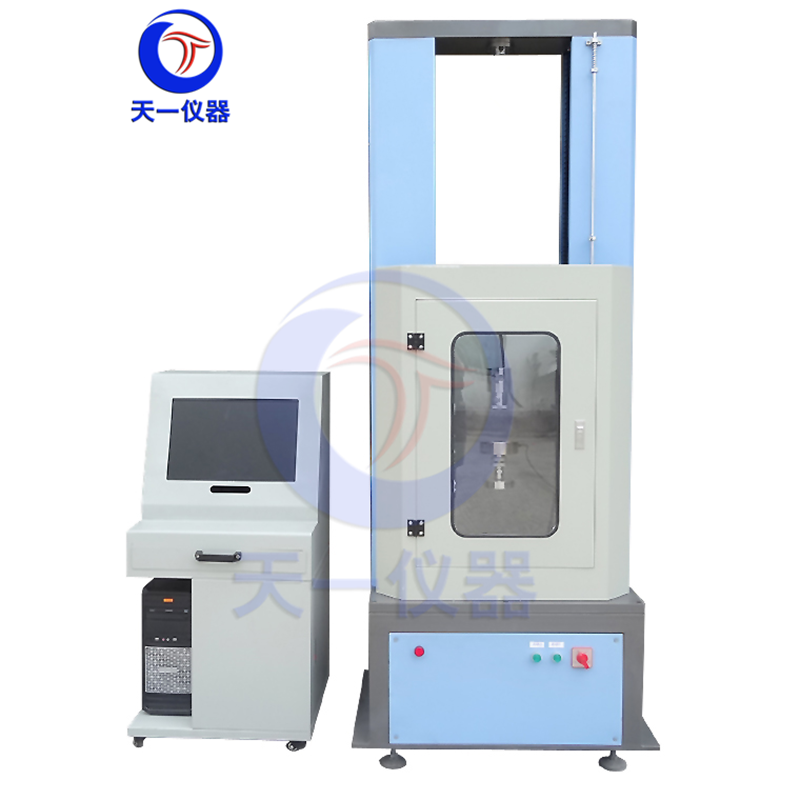

电子万能拉力试验机

产品简介:

本系列万能电子拉力试验机广泛应用于橡胶塑料、薄膜、纺织、纤维、高分子复合材料、包装带、纸张、电线电缆、皮革胶带、以及汽车零部件、合金材料及其它非金属材料和金属材料等行业。

测试选项:

●拉伸应力   ●拉伸强度          ●断裂强度   ●断裂伸长率

●定伸应力   ●定应力伸长率      ●定应力力值   ●撕裂强度

●压力试验   ●弯曲试验        ● 粘合力       剥离强度

●屈服强度      ●弹性模量          ●永久变形      ●比例限等等

试验方式可选择配置GB 、DIN、JIS、ASTM、ISO等多种试验标准。

技术参数:

容量

5,10,20,50,100,200,500,1000,2000Kg(可选择)

單位切換

N,KN,Kgf,Lbf,Kpa,MPa

解析度

1/500000

荷重精度

±0.25%F.S

有效測量範圍

0.25%~100%F.S

有效拉伸空間

600mm

有效測量寬度

400mm

試驗速度範圍

0.001~500mm/min

變形測量精度

±0.5%

試台安裝裝置

機械限位

試台升降裝置

快/慢兩種速度自動控制,可點動控制

試台返回功能

手動或自動返回、斷裂自動回車

超載保護

超過最大負荷10%,機器自動保護

主機尺寸

800x700x2200mm

主機重量

(約)205kg



控制、测量系统:

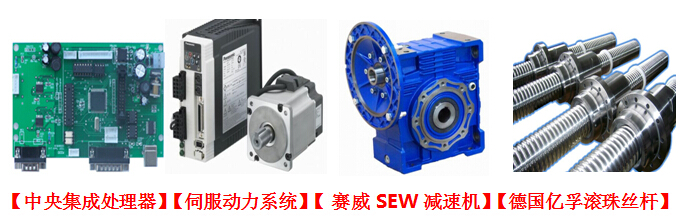

(一)中央处理单元

中央处理单元采用精度高、响应快、操作便捷的设计方案,基于DSP+FPGA的单板集成技术在国内首家实现测量数据零间隙采集和系统控制零时间等待,打破了以往基于其他系统不可避免的错位采集与排队等待,该技术使得测量结果能够真实再现材料受到外力作用时各项特征参数所发生的瞬间实际变化量。

(二)信号调理与采集单元

采用单一量程信号调节器可以在满量程范围内达到最高分辨率,简化控制环调节。传感器只需单程标定,自动选择最佳量程,消除由于改变量程引起的瞬变现象,所有测量通道的同步数据采集速率可达3.8KHz,端口数据获取速率最高可达200Hz,这意味着不会丢失数据,可提供最佳保真度。

(三)高集成度接口单元

CCS数字化控制系统可为操作人员提供丰富的传输接口,RS232接口可实现单台设备在长距离范围内的可靠传输;USB接口能够为笔记本或其他PC机用户提供试验数据的便携传输;CAN总线接口可为规模化试验系统提供多机联控模式下的智能数据传输。

(四)测量设备兼容单元

CCS系统提供不少于3个通道的应变片类传感器输入模块和不少于6个通道的位置脉



冲采集模块,所有通道的数据采集严格同步。基于硬件滤波的32级低频去抖动技术使得位置脉冲在设备超低速闭环运行(保载)时所产生的摆动(干扰)脉冲能够被有效识别并给予纠正,基于硬件QEI的四倍频脉冲计数方式使得位移计数精度可以提高4倍,分辨率最高可达0.01um。

(五)提供现代试验方法的伺服控制单元

CCS电子系统可对各种伺服执行机构进行PID闭环控制及多闭环无冲击切换,以提供最精确、可重复的试验,适用于各种材料的全部静态试验及大部分材料低周期范围内的动态试验。

(六)安全可靠的设计工艺

CCS电子系统所提供的控制任务零时间等待特性可以为客户提供更加有保障的辅助保护功能,为复杂的材料测试提供完美的合法性操作全程跟踪功能,提供简洁整齐、连接牢靠的接口部件,所有接口部件的连接部分均镀金处理,以保证设备长期运行稳定可靠,所使用的所有元件均采用无铅(RoHS)环保材料,所有IC元件均采用工业级封装,工作温度在-40℃~85℃,可以确保整机控制系统在各种工作环境下都能发挥出色性能。

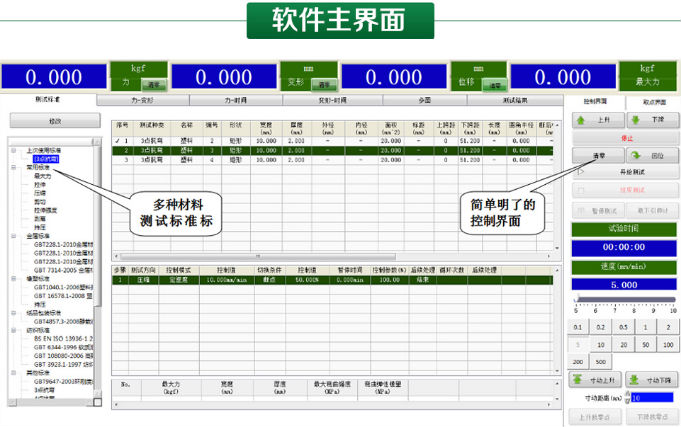

控制软件:









操作用户界面支持Windows98,Windows2000,Windows-Me,Windows-XP,试验方式可选择配置GB 、DIN、JIS、ASTM、ISO等多种试验标准或自行编制试验标准。

1、由计算机实现试验参数的设定,接收输入的初始指令,然后自动控制试验的加载、保载、卸载、等全过程;

2、程序模块化,将采集、显示、保存、曲线处理,与试验数据处理、报告系统变为独立模块;试验数据处理采用全原代码直接执行并且为BASIC结构的网页语言VBScript编程,便于增加和修改参数计算;

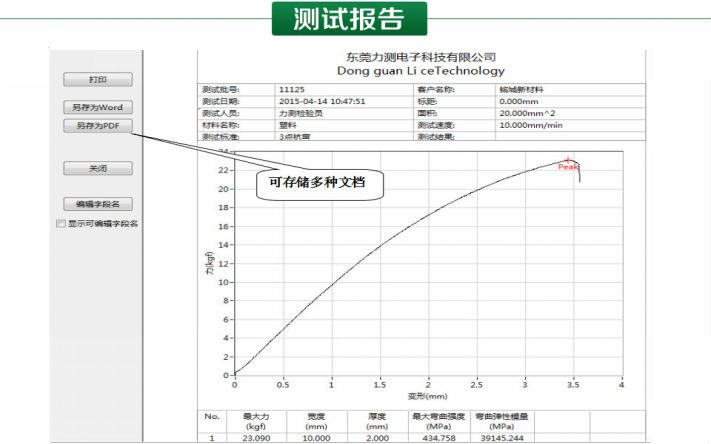

4、报告采用先进的水晶报告制作系统;可视化的编程格式,用户可根据自己试验的要求设计报告形式;

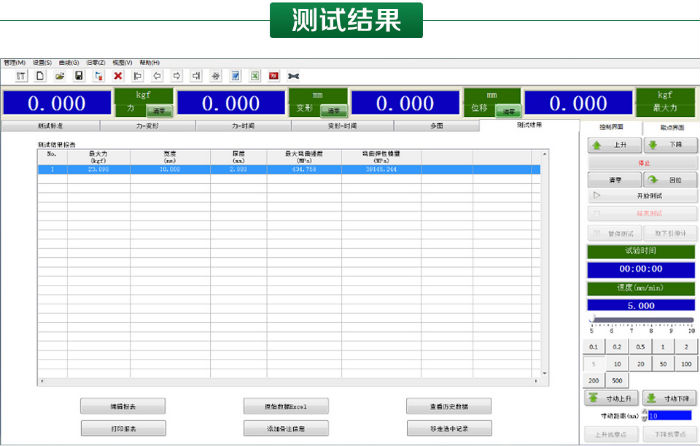

5、数据处理可用结构化查询语言SQL,使调试可靠并简化;可与办公软件Office接口,使软件的扩展能力大大增强;用户可通过数据库查阅原始数据,便于材料研究;充分发挥测量数据的效能;

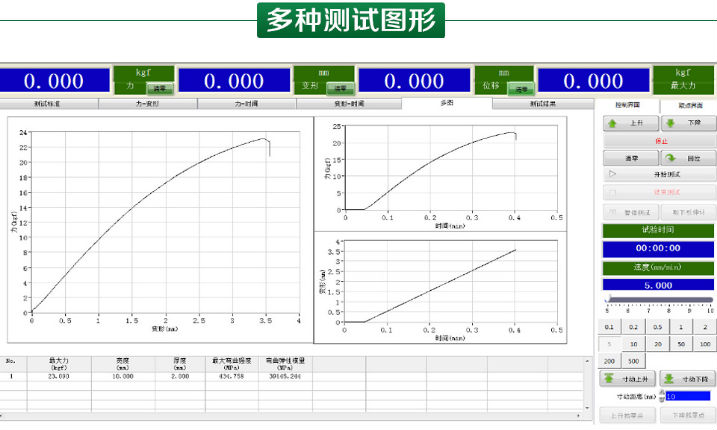

6、采集试验数据,绘制多种试验曲线:采集载荷、变形、位移等,可选择变形—时间、应力—应变、负荷—变形、负荷—时间等多种曲线,实时显示其中一种或多种曲线,坐标轴自动切换,也可手动切换,显示曲线类型可以实时切换;

7、曲线分析:试验过程中的应力、应变、位移曲线等可实时显示;同组试样的曲线可迭加对比,试验曲线上的任意段可进行局部放大分析并支持放大打印,除放大、编历外还可显示并修改特征点、重现试验过程;

8 、全量程不分档,试验过程中显示曲线可根据试验力和变形量的大小自动变换程;试验参数、测试结果等能自动存储;数据读取:试验参数可储存、调用;

9、自动返回:移动横梁可自动返回试验初始位置;
