防水/淋雨试验箱

    手机:18819713661
    电话:0769-82181826
  • 产品详情

IP1、2



IP3、4



IP5、6

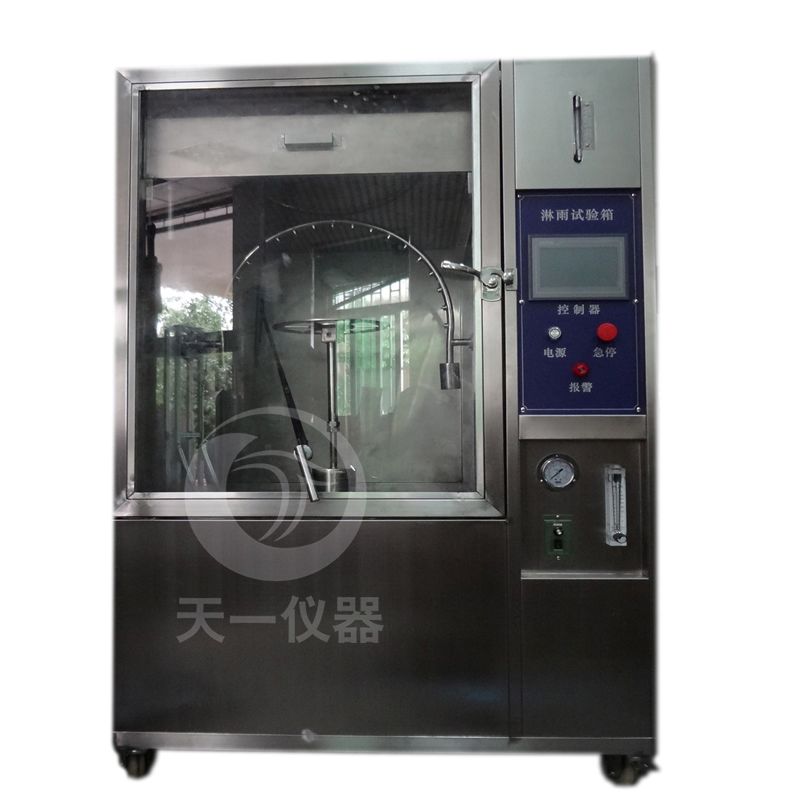

一、设备名称:IP-1-6淋雨试验室

一、技术指标

试验室分别由测试台、储水槽、控制箱、喷淋系统组成。

主要技术参数:

1、试验室总尺寸:深800×宽800×高2500㎜

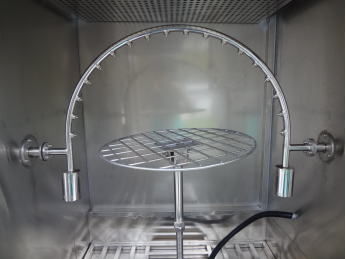

2、IP34摆管:半径400MM  喷头距离50MM 喷孔0.4MM

3、喷淋系统:由水泵、水压表、固定式喷管支架组成,

4. IP5喷头1个,IP6喷头1个,2个 喷水头侧面喷水

5、管径:六分

6、喷孔尺寸:φ12.5mm,(IP6等级);φ6.3mm,IP5(等级)

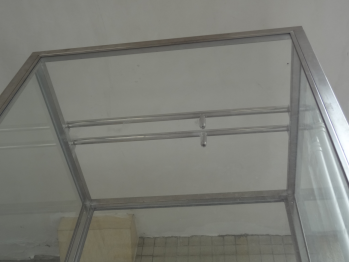

7、IP12:滴水盘600X600X250MM ,滴水0.4MM  孔距:20x20mm

7、喷水压力:80~150kpa(可调)

8、喷水流量:12.5±1~100±5(L/min)

9、喷水持续时间:3、10、30min(可调)

10、运行时间控制:1M~9999min(可调)

11、水循环系统,保证水源循环使用

12、受水面:产品正面

13、喷水压力表,可显示喷水压力

14、控制系统:天一公司自主研发触摸屏控制系统。Ip123456独立控制

 结构材质:

1、喷管:不锈钢管

2、水箱:304不锈钢

3、电气控制配件选用正泰、欧姆龙、德力西、富士等国际知名品牌

主要技术参数:符合:IP.78标准

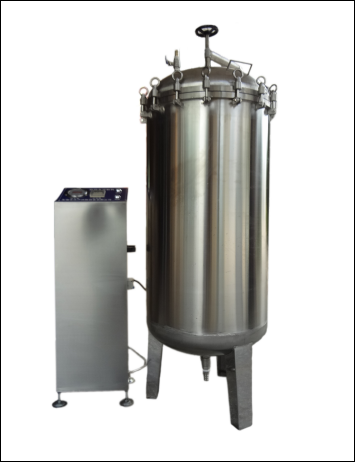

1、加压容器:S304不锈钢罐2、内箱Φ600、高度1000mm3、通过空气压缩机对水箱进行模拟130米水压;(可根据要求模拟不同水深)4、压力保持范围:常压-0.5MPa,带压力显示;压力表精度0.25级 5、时间控制:09999秒 6、加压系统:空气压缩机

7、本防浸水试验装置带压力保护防暴装置和排水卸压装置8、压力显示方式:指针;9、不锈钢罐厚度: 5mm

用途

本产品适用于考核电工产品,外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计,使得该设备能够逼真的模拟滴水,淋水,溅水,喷水等各种环境。走进全面的控制系统以及变频技术的采用,使得降雨量试品架的回转角度,喷水摆杆的摆动角度以及喷水量摆动频率都可自动的调节。

结构材质:         IP78

1、内胆为不锈304钢制

安全保护装置:

1、 电源超载、短路保护

2、 接地保护

3、 缺水保护

4、 报警讯响提示






















一、设备名称:



IPX9K高温高压喷射试验箱




                              IPX9K800A高温高压喷射试验箱

一、 用途:适用于外壳防护等级IEC(IP补充码,加强型试验)之电产品检验, 依DIN40050之标准中相关的规则承制。要为提供汽车零配件,电机电子产业,仿真自然环境或人为因素所设计之防水测试试验机,本公司另有符合世界各国不同规范之机型可供客户选择。

二、符合标准:

1、 DIN40050-9 外壳防护等级IP代码

2、 IEC60529电器外壳保护分类等级(IP)码

3、 ISO16750-1道路车辆 电气及电子设备的环境条件和试验(一般规定)

4、 ISO20653道路车辆-防护等级(IP代码)-电气设备对外来物,水和接触的防护

5、 GMW 3172车辆环境、可靠性和性能一般要求

6、 VW80106汽车上电气和电子部件一般试验条件

7、 QC/T 417.1车用电线束插接器第1部分

三、技术参数:

设备名称

IPX9K高温高压喷射试验箱

型号

T-IPX9K-800A

内部尺寸

800*800*800(WxHxD)mm

外箱尺寸

1300*1000*1700(WxHxD)mm

喷嘴角度

0°、30°、60°、90°

距离

受测物距离为100-150mm

喷水孔数

4个

喷水时间

每个位置/30秒(可调节)4个角度共120s

流量

14~16 L / min

喷水压力

8000-10000kpa(81.5-101.9kg/c㎡)

水温

常温~ 80°/± 5°C

试验台尺寸

          Φ400mm(高度可调节)

试验台转速

5±1 r/min (可调节)

试验台承重

≤20kg

运行时间控制

1min~9999min(可调)

控制器

7”昆仑通太人机及PLC或更高的工控元器触摸屏

观察窗

钢化玻璃

内箱材质

SUS304不锈钢

外箱材质

双面镀锌钢板,表面喷塑处理或SUS304不锈钢板

脚轮

可固定式PU 活动轮4 个

喷淋机组

安装水泵(意大利高压泵)和电磁阀(意大利原装进口)可加热水箱+4 个喷嘴

水箱

用于高压冲水100L 可加热至90°C

电磁阀

耐温高温高压进口电磁阀(意大利原装进口)

电子流量计

可实时显示喷水流量(控制器直接显示),免清洗耐高温高压

喷嘴材料

304 不锈钢,螺纹与支架连接,且支架可伸缩调节

旋转电机

(台湾成钢电机)和减速传动机构,数显转速(含减速机)

压力表

意大利进口耐高温高压压力表

试验用水

循环用水,节约用水

玻璃刮水系统

汽车雨刮式刮水,标配为手动刮水

安全保护

漏电、短路、超温、缺水、电机过热、过电流保护

使用环境温度

5℃~+30℃ ≤85%RH

电源

AC380V  50Hz 三相四线+接地线/总功率10kw

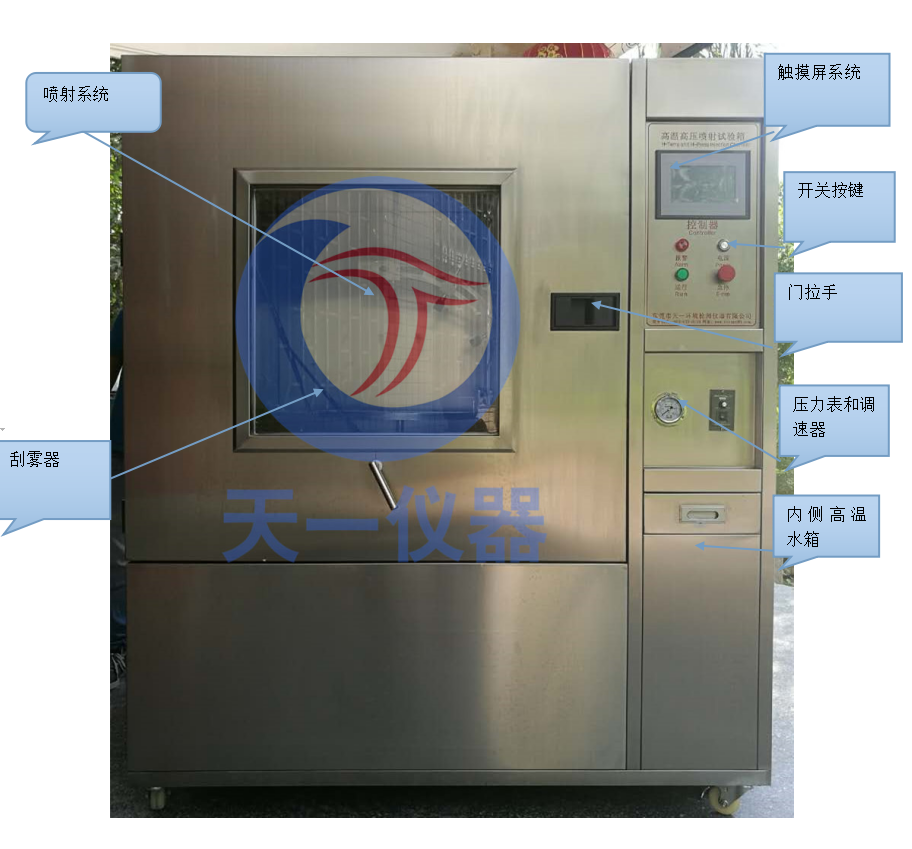

四、结构:

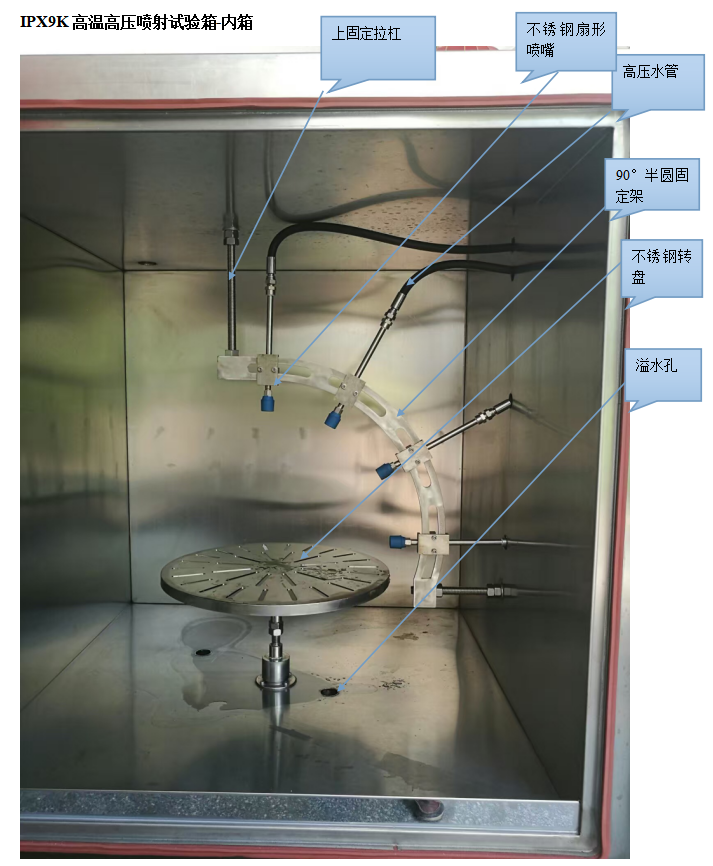

1、本防水试验设备整个箱体采用整体结构,分为上、下、右三部分,上部为工作室,下部为机械室,右侧是电器控制柜。选用优质材料,使用先进工艺加工成型,内外壳体都选用优质SUS304不锈钢板制作。室内的样品架及其它附件配件均为不锈钢材料制作,设计合理,经久耐用。高压喷水组件/工作旋转台/电气控制器部分组成

2、样品架设计载重20公斤,水平方向360度旋转。传动装置设计合理,制作精密,由先进的步进电机加减速机驱动,可直接在触摸屏仪表设定转速,由PLC控制器控制,操作简单,避免以往同类设备人工凭感觉调节的不精确性及烦琐。转盘下部装有导电滑环,样品可以在转动的试验过程中通电:试件可外接直流10A、10~24V的通电电源而不影响转盘转动,电压降<2V

3、设备配备有足够大的水箱以供喷水之用。吸水电机将水箱中的水压入管道,通过调节泄压水阀,保持规定的流量和压力从喷嘴喷出。水泵为高压柱塞泵,喷嘴为进口雾化扇形喷嘴

4、流量计:采用电磁流量计,由电磁流量传感器和电磁流量转换器组成,它基于法拉第电磁流感应原理工作,可以用来测量试验水流的流量,可以实现对流量的控制、调节、显示和积算。通过转换器输出4~20mADC信号,与中央控制器联接,受其控制,并显示。
