正负压力爆破试验机

    手机:18819713661
    电话:0769-82181826
  • 产品详情

管路系统采用非焊接式连接。测试流体系统和驱动流体系统分离、测试介质多样化,设备采用计算机控制。
一,技术参数

1、技术先进,结构设计合理。具有体积小、重量轻、外型美观大方的特点。

2、所有承压零件都采用国际知名品牌的标准零件,无任何焊接连接,方便拆卸,安全系数高,寿命长、便于维护。

3、驱动气压范围:0.1-0.8 Mpa;且输出压力和驱动气压成正比。

4、耗气量:0.3-1m3/min

5压力测试范围:500kPa,根据客户实际需求,选择相对应的压力。

6、可以计算机控制升压速率,实时显示压力曲线,试验完毕后可以打印试验报告。

7、可实现分阶段试验压力。

8、软件可实现分阶段设定不同的升压速率。

9、分阶段保压过程试验时间可自动倒计时,时间结束提醒。

10、可实现分阶段到一定压力自动停止增压。

11、试验完毕可以打印中英文试验报告,可以保存excel表格数据。

12、支持数据回放。

14、系统自带access数据库可方便保存实验数据,并进行相关的查询。

二,技术参数

产品名称

爆破试验机

产品型号

T-BPJ-90A

基本原理

根据试样的不同压力,由增压泵输出高压,进行试样的校验。


试验压力

500KPa 可调

控压精度

试验压力值上限的+2%,下限的-1

试验介质

压力控制方式

计算机控制

环境温度

常温-120

试样数量

1

试样安装方式

螺纹

结构组成

循环系统,压力控制系统,工件安装装置,手动控制,环境温度加热实验系统

适用范围

水壶





名称

单位

数量

备注

空气调压阀

1

SMC

空气截止阀

1

台湾AIRTAC

空气压力表

1

显示空气压力,TTA

高压压力表

1

防震油压表,TTA

机箱

1

喷塑机箱

高压卸压阀

1

高压阀门

压力传感器

1

用于采集压力,SSI

数显表

1

用于显示压力,可以精确数字读数

电脑

1

联想电脑

数据采集软件

1

SUPY1.0

过滤器

1

空气过滤器,SMC

比例阀

1

控制压力及升压速度,OMEGA

单向阀

1

思明特

温度试验箱

1

控制环境温度





试验介质

空气

试验压力

500KPa

增压速度

10KPa/s

驱动气压

0.2-0.8MPa

驱动流量

0.3-1立方/分钟

时间显示

电脑显示

压力曲线显示

数据采集软件实时显示,可以放到缩小

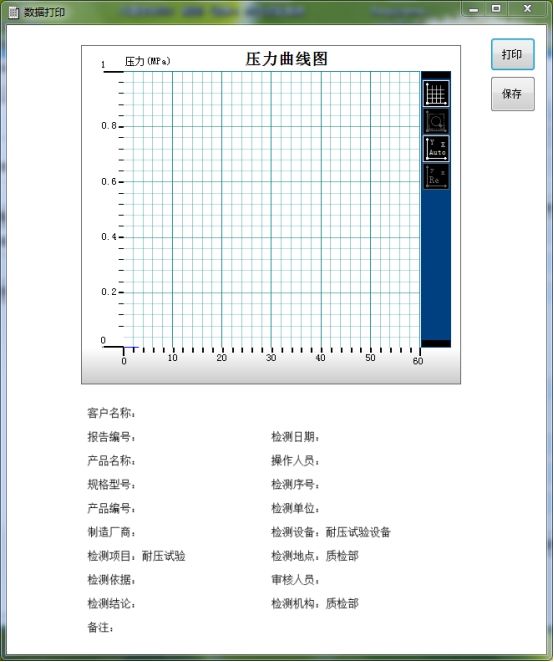

打印报告

试验完毕可以打印试验报告并保存试验数据

试验数据保存

可以保存报告及excel测试表格,没次采集的数据都可以保存下来

显示精度

0.1KPa

控制精度

试验压力值上限的+2%,下限的-1

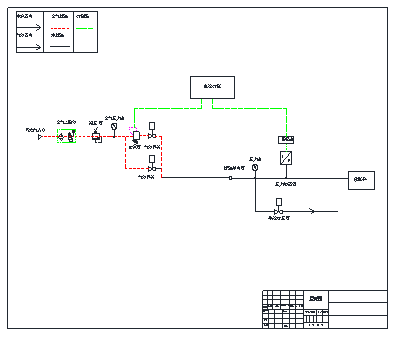

试验原理图

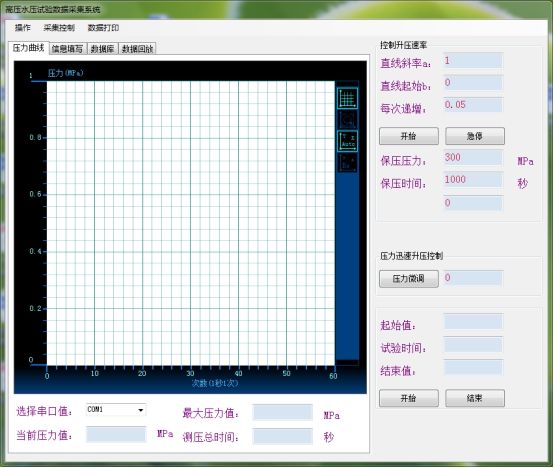

程序主界面,可设定升压速率,进行升压压力的控制

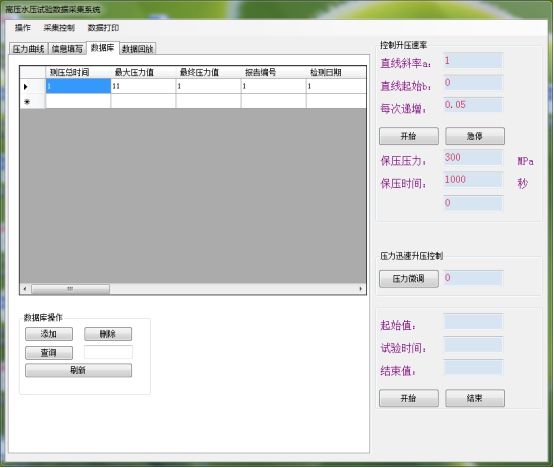

数据库保存试验数据



数据回放
